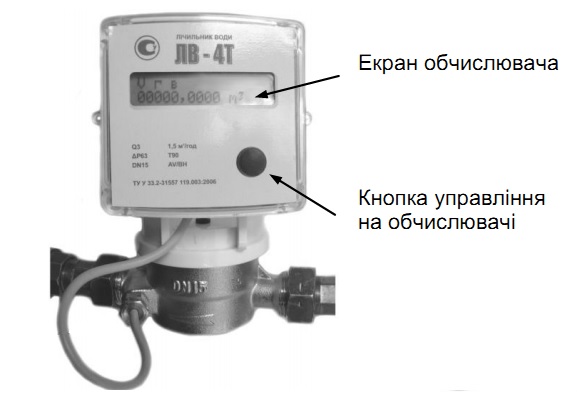

4-х тарифний механічний лічильник води ЛВ-4Т

4-х тарифний механічний лічильник води ЛВ-4Т
zoom Увеличить изображение
КП "Харківські теплові мережі" (Україна)
Де придбати



Призначення і область застосування

Лічильник призначений для безперебійного виміру, реєстрації та відображення значень об'єму води, що протікає через нього в границях номінальних режимів експлуатації та температури води, що протікає по трубопроводу гарячого водопостачання, з наступним обрахуванням об'ємів спожитої води залежно від температури.

Лічильник призначений для використання в комунально-побутовій, промисловій сфері, легкий промисловості та комерційного обліку спожитої гарячої води.

Лічильник повинен експлуатуватися при наступних умовах:

- температура новколишнього повітря від +5 до +50 ° C;

- відносна вологість повітря 80% при температурі +35 ° C.

Внесено до держреєстру України за №2510-07
Повна гарантія на прилад 3 років.

Технічні дані

Тип витратоміра - механічний.

Допустимі відхилення точності лічильника води при вимірюванні об'єму:
         в верхньому діапазоні вимірювання Qt - Qmax ± 2%;
         в нижньому діапазоні вимірювання Qmin - Qt ± 5%.
Межа абсолютної похибки при вимірюванні температури гарячої води ± 0,5 оС

Живлення обчислювача здійснюється від літієвого елемента живлення 3,6. Термін служби батареї до 8 років.

Лічильник обладнаний архівом зберігання даних за останні 4 місяців, які можна зчитати в сервісному центрі.

Положення монтажу: горизонтальне / вертикальне .

Обчислювач змонтовано безпосередньо на перетворювачі витрати гарячої води.

Діапазон робочих температур: 5 - 90 оC.

Значення гідравлічних параметрів наведені в таблиці:

Характеристика Значення (верт / гор)
Номінальний діаметр мм 15
Номінальна витрата м3/г 1,5
Максимальна витрата м3/г 3
Мінімальна витрата м3/г 0,06 / 0,03
Поріг чутливості м3/г 0,03 / 0,015
Монтажна довжина мм 110

 Межповірочний інтервал 3 роки.

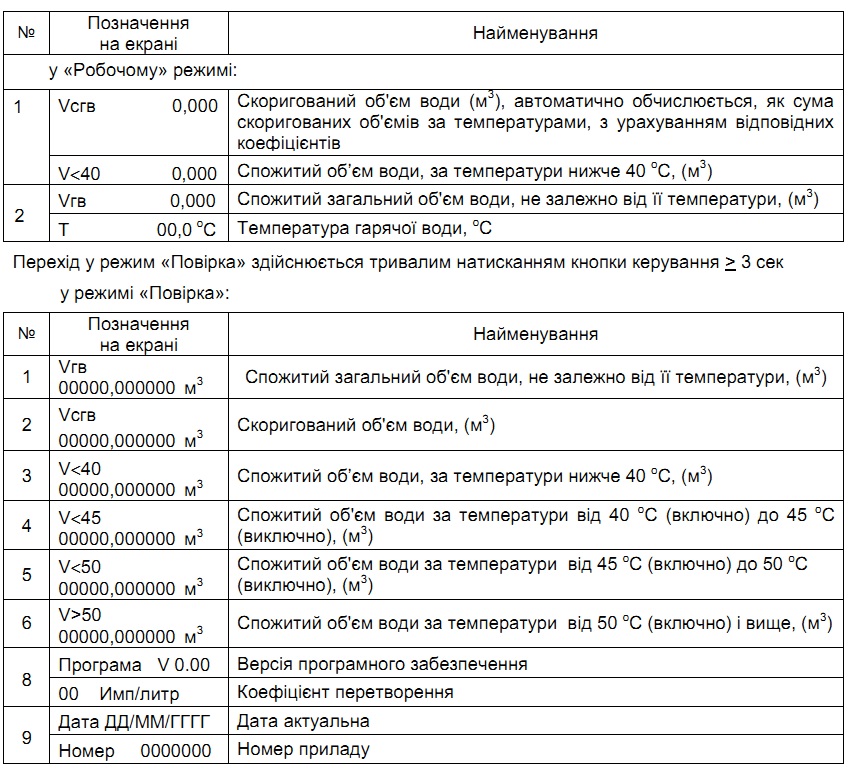

Дисплей

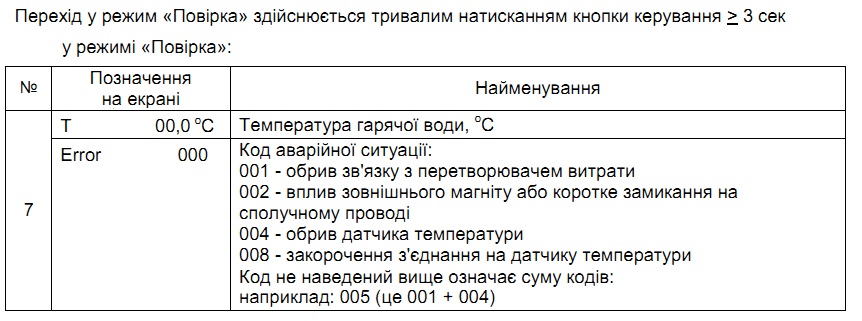

Помилки

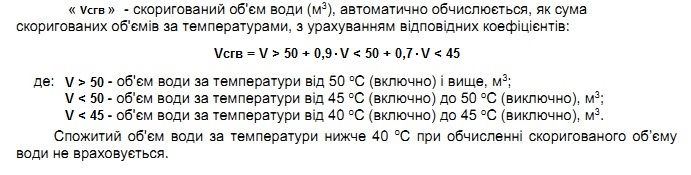

Метод обрахунку

Паспорт Скачать
