4-х тарифний ультразвуковий лічильник води ЛВ-4Т

КП "Харківські теплові мережі" (Україна)



Призначення і область застосування

Лічильник призначений для безперебійного виміру, реєстрації та відображення значень об'єму води, що протікає через нього в границях номінальних режимів експлуатації та температури води, що протікає по трубопроводу гарячого водопостачання, з наступним обрахуванням об'ємів спожитої води залежно від температури.

Лічильник призначений для використання в комунально-побутовій, промисловій сфері, легкий промисловості та комерційного обліку спожитої гарячої води.

Лічильник повинен експлуатуватися при наступних умовах:

- температура новколишнього повітря від +5 до +50 ° C;

- відносна вологість повітря 80% при температурі +35 ° C.

Повністю відповідає європейським метрологічним вимогам по MID і LEN. Внесено до Держреєстру України за №У3591-14.
Всі складові елементи лічильника виготовляються тільки на заводах Європи (Франція, Німеччина) за найсучаснішими технологіями.
Повна гарантія на прилад 5 років.

Технічні дані

Тип витратоміра - ультразвуковий.

Динамічний діапазон становить від 0,005 до 3,1 м3 / год.
Точність вимірювання об'ємної витрати, відхилення не перевищують 2%.

Платиновий термометр встановлений безпосередньо в корпусі лічильника, не вимагає монтажу додаткової арматури на трубопроводі і забезпечує точність вимірювання до 0,01 ° C.

Живлення обчислювача здійснюється від літієвого елемента живлення 3,6. Термін служби батареї до 12 років.

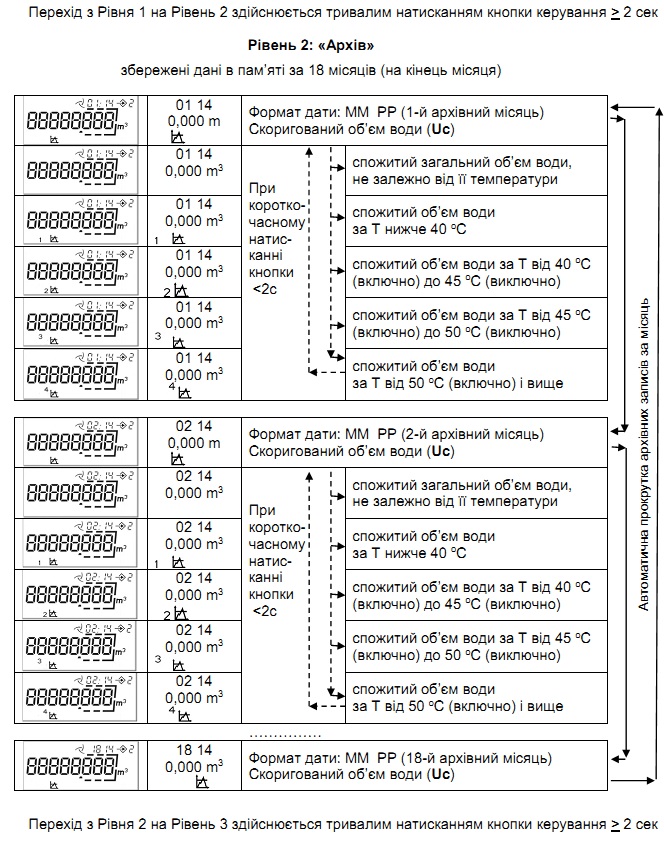

Лічильник обладнаний архівом зберігання даних за останні 18 місяців, які можна переглянути безпосередньо на лічильнику або перенести на комп'ютер і роздрукувати.

Положення монтажу: горизонтальне / вертикальне без втрати точності.

Лічильник має універсальний фіксатор який дозволяє встановити обчислювач на стіні або на перетворювачі витрати.

Діапазон робочих температур: 5 - 90 оC.

Значення гідравлічних параметрів наведені в таблиці:

Характеристика Значення
Номінальний діаметр мм 15
Номінальна витрата м3/г 1,5
Максимальна витрата м3/г 3
Мінімальна витрата м3/г 0,015
Поріг чутливості м3/г 0,0075
Монтажна довжина мм 110

 Межповірочний інтервал 4 роки.

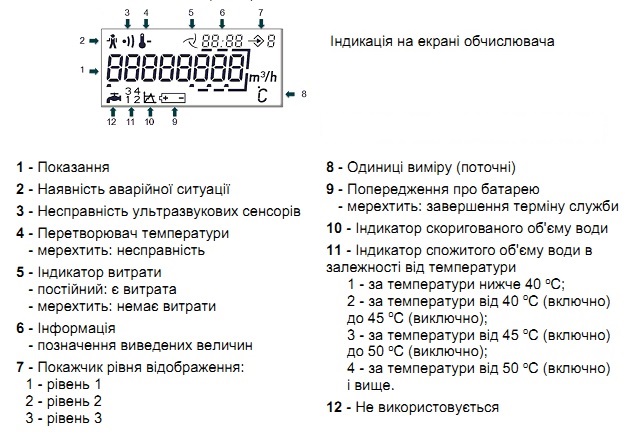

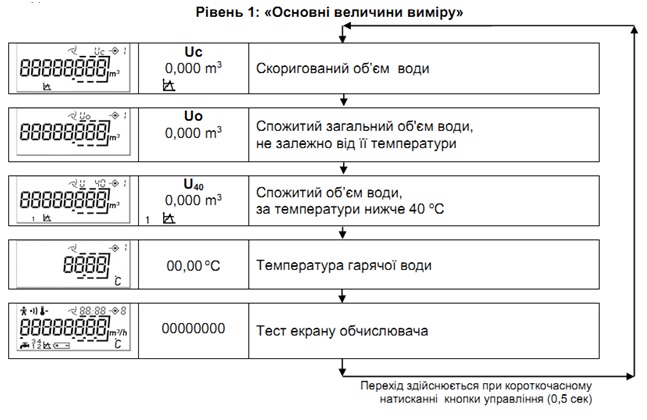

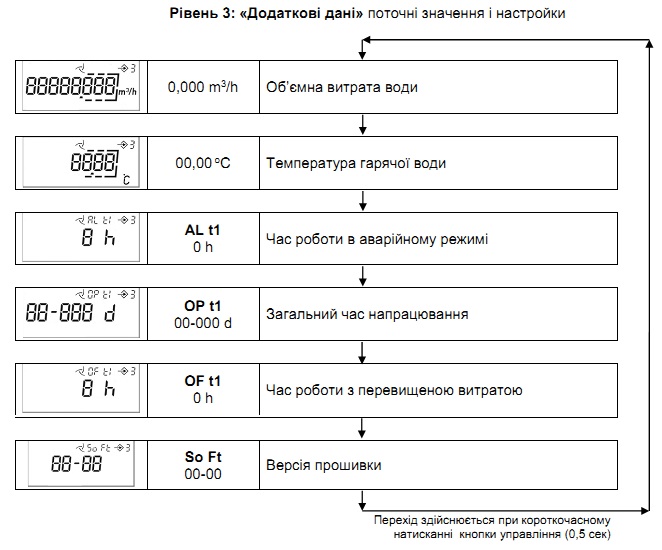

Дисплей

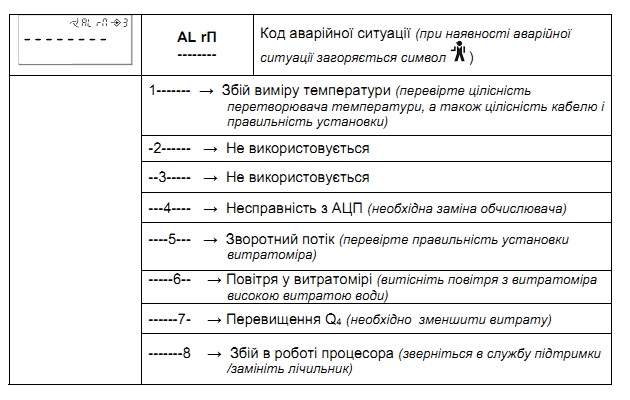

Помилки

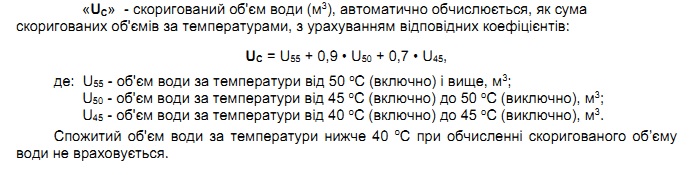

Метод обрахунку

Паспорт Скачать
